鈦管件（Titanium Pipe Fittings）是以鈦或鈦合金為主要材料制造的管道連接組件，用于改變管道方向、分支、變徑、密封或連接不同設備，是腐蝕性介質輸送系統的關鍵部件。其設計、制造和應用均圍繞鈦材的高耐蝕性、輕量化、生物相容性等特性展開，適用于極端環境下的工業、能源、醫療等領域。有關鈦彎頭、鈦三通、鈦翻邊等常用鈦管件的性能、特點、執行標準、應用領域、制造工藝、采購方法與注意事項，騰宇鈦業分享如下：

一、性能與特點

共性優勢：

輕量化：密度僅為鋼的60%，降低管道系統載荷。

長壽命：海洋環境使用壽命>20年，維護成本低。

生物相容性：符合醫療、食品級要求（無金屬離子溶出）。

二、執行標準

三、應用領域

化工/石化：鹽酸輸送管道彎頭、氯氣三通、反應釜翻邊密封。

海洋工程：海水淡化管路彎頭、船舶壓載水系統三通、海底管道翻邊。

核電/新能源：核反應堆冷卻劑管道彎頭、鋰電池電解液輸送三通。

醫療/食品：制藥純化水系統翻邊、果汁灌裝線三通。

環保：煙氣脫硫（FGD）噴淋管彎頭、高鹽廢水處理三通。

四、制造工藝

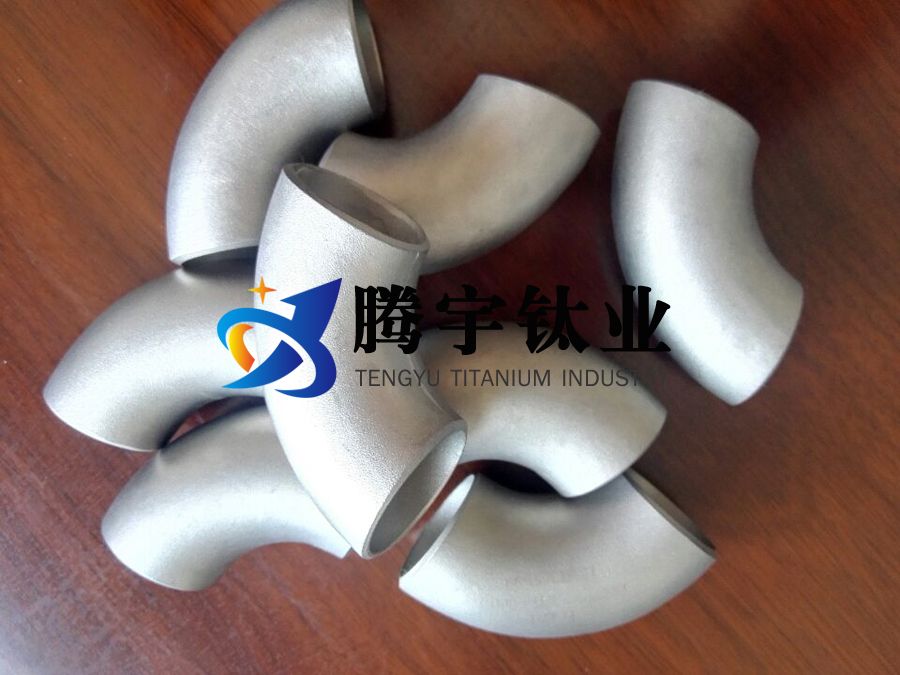

鈦彎頭：

冷成型：適用于薄壁管（δ<10mm），液壓脹形，精度高（角度誤差±0.5°）。

熱成型：厚壁管加熱至800℃煨彎，需氬氣保護防氧化。

焊接：TIG焊（填絲TA10），焊后酸洗（HF:HNO ?=1:3）去除氧化層。

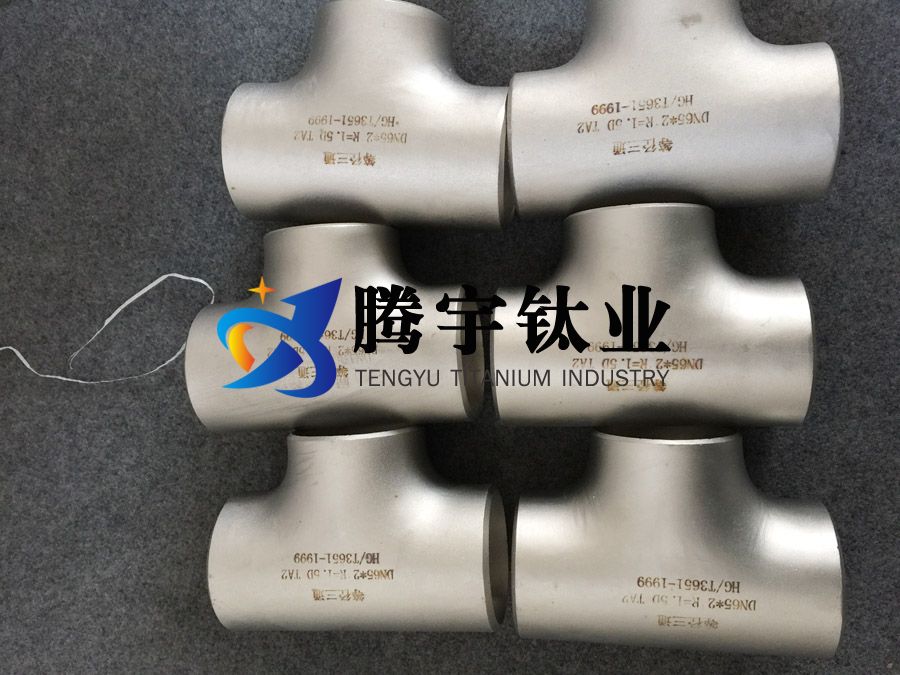

鈦三通：

液壓脹形：整體成型，無焊縫（適用于DN<200mm）。

焊接式：主管開孔+支管焊接，需X射線探傷（Ⅱ級合格）。

鍛造成型：高壓三通（PN≥16MPa），采用鈦鍛件機加工。

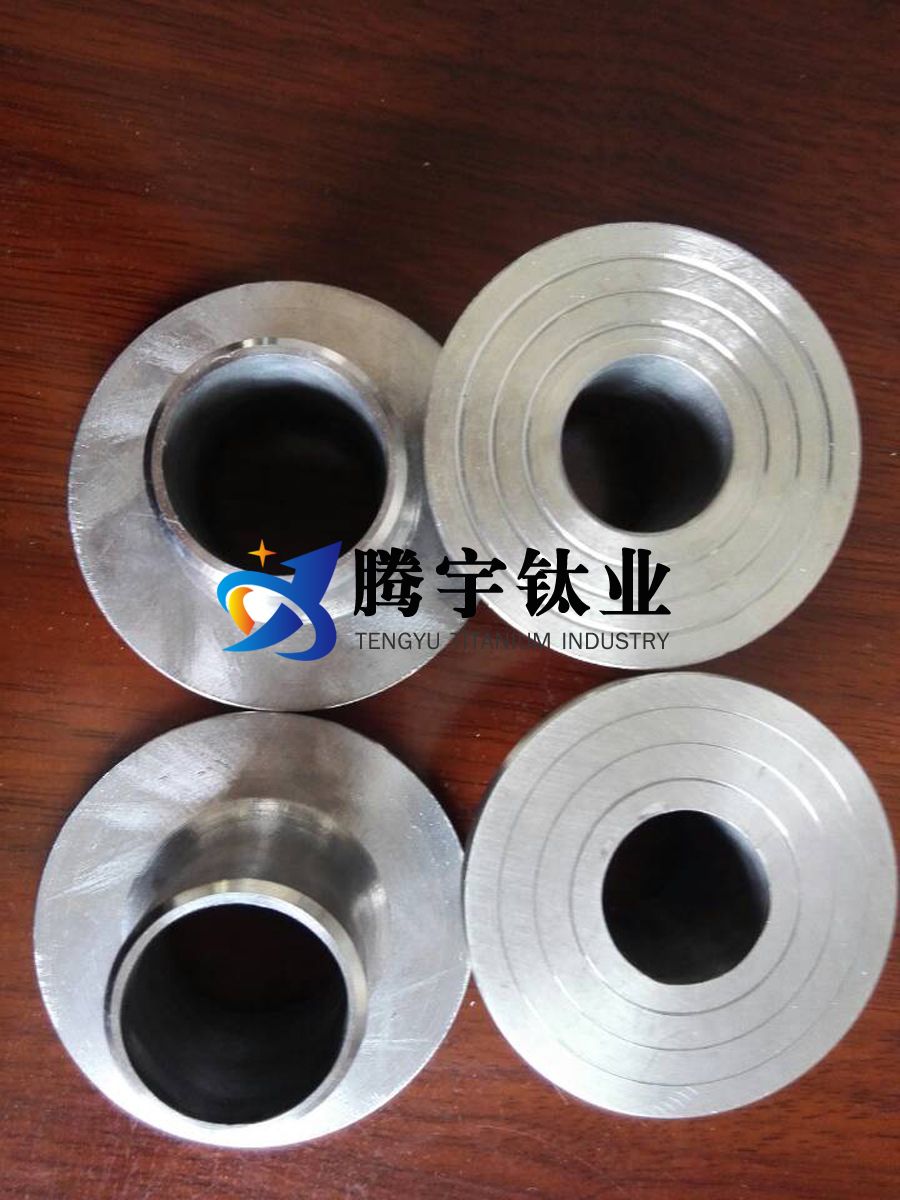

鈦翻邊：

沖壓成型：模具冷沖壓（翻邊高度H=1.5D），邊緣需倒圓角（R≥3mm）。

焊接翻邊：鈦環對接焊，內壁鏡面拋光（Ra≤0.4μm）。

表面處理：電解拋光（電壓12V，時間5min）提升耐蝕性。

五、采購方法

技術參數確認：

介質：Cl?濃度、pH值、溫度（是否需TA9耐高溫合金）。

壓力等級：Class 150~2500（美標）或PN6~PN420（國標）。

連接方式：對焊（BW）、承插焊（SW）、螺紋（NPT）。

供應商篩選：

資質：壓力容器A1/A2資質、ISO 9001認證。

檢測能力：提供UT（超聲波）、PMI（材質光譜分析）報告。

案例：同類行業應用案例（如氯堿廠鈦彎頭供貨記錄）。

成本控制：

復合結構：非承壓部位采用鈦-鋼復合件（降低成本40%）。

批量采購：DN50~200常規規格可享折扣（≥50件）。

替代方案：TA2代替TA10（無高溫需求時）。

六、注意事項

設計環節：

彎頭曲率半徑≥1.5D（防止局部沖刷腐蝕）。

三通支管加強設計（補強圈厚度≥1.5倍主管壁厚）。

翻邊螺栓孔跨中分布（避免偏心應力）。

安裝使用：

防電偶腐蝕：與碳鋼法蘭連接時加絕緣墊片（PTFE材質）。

焊接保護：背充氬氣（純度≥99.999%），防止焊縫氧化。

清潔度：安裝前酒精擦拭，避免油脂污染（尤其食品級）。

維護要點：

定期檢查：每年P(guān)T滲透檢測焊縫，重點檢查氣液交界處。

更換周期：密封墊片（石墨/PTFE）每3~5年更換。

應急處理：發現點蝕立即停機，局部補焊+酸洗鈍化。

七、鈦管件與其他材質對比

鈦彎頭、三通、翻邊是腐蝕性介質輸送系統的核心部件，其選型需綜合工況參數（介質、溫度、壓力）、成本預算及行業規范。采購時建議：

嚴控材質：要求供應商提供TA2/TA10材質證書（符合ASTM B348）。

工藝驗證：考察工廠的焊接與成型工藝（如是否具備真空退火設備）。

全周期成本：盡管鈦件初期投入高，但其長壽命與低維護成本可顯著降低TCO（總擁有成本）。

在核電、深海等極端環境中，鈦管件是無可替代的選擇；而在常規化工領域，可通過復合設計優化成本。
